В современном строительстве и при проведении монтажных работ точность измерений играет критически важную роль. Одним из основных инструментов для разметки и выравнивания поверхностей является ротационный лазерный уровень. В этой статье расскажем о том, что это за прибор, для чего он нужен, почему является незаменимым помощником профессионалов в самых разных отраслях, а также в общих чертах опишем, как работает ротационный лазерный нивелир.
Что такое ротационный нивелир

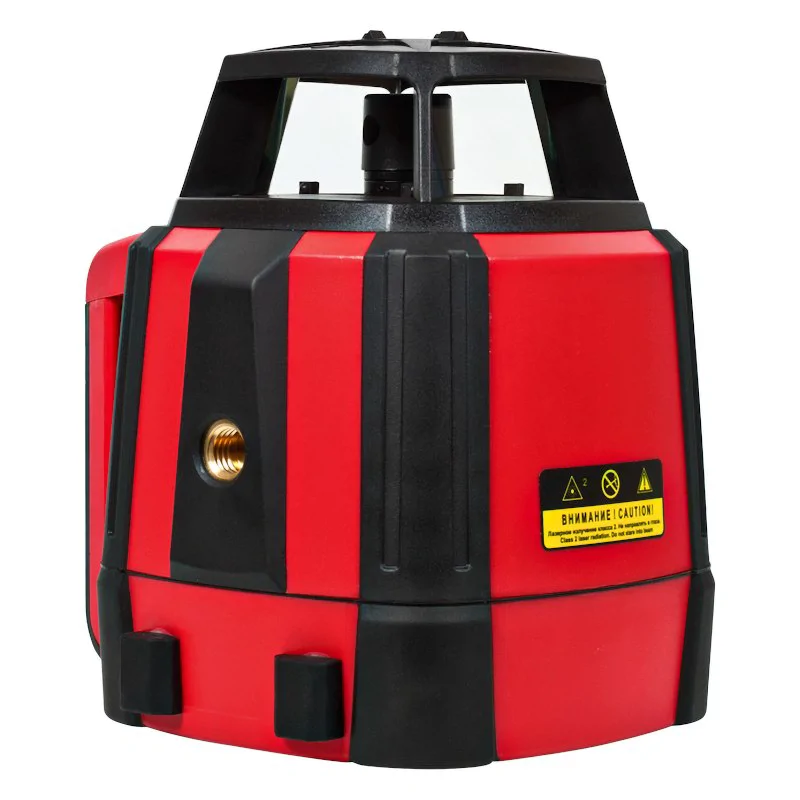

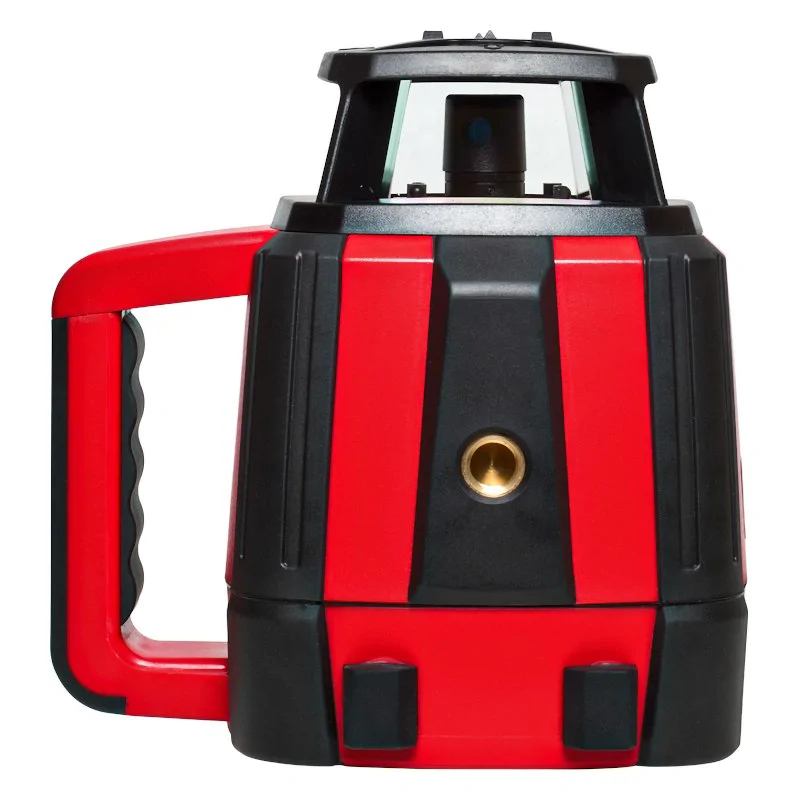

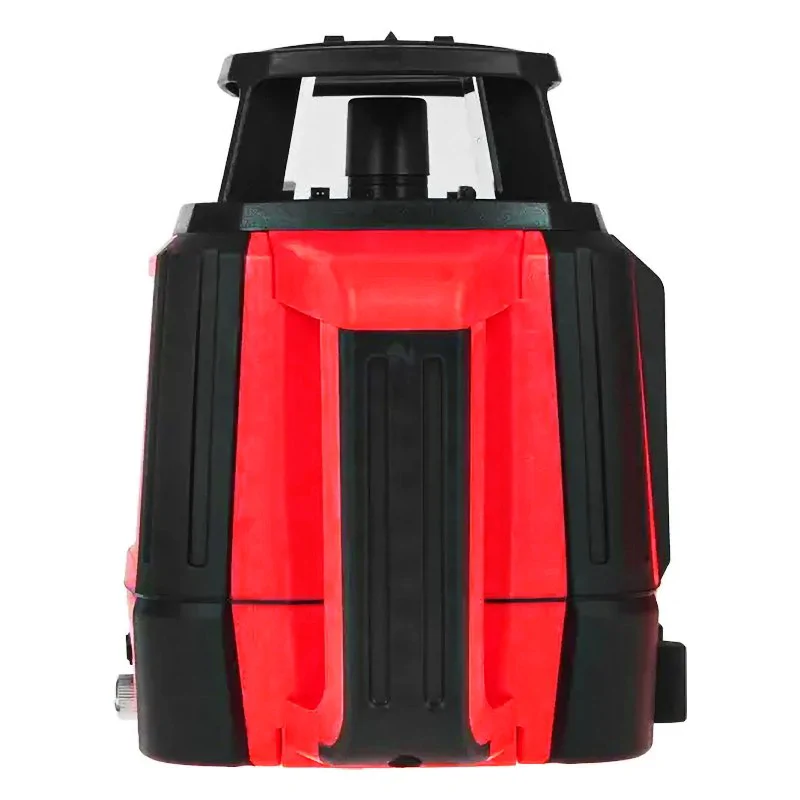

Ротационный (или роторный) нивелир — это специализированный измерительный прибор, снабженный лазерным излучателем, равномерное вращение которого создает видимый контур на 360° и позволяет фиксировать уровень по всей площади, охватываемой прибором. Луч на удалении до 20-30 м от прибора воспринимается визуально, а на расстоянии до нескольких сотен метров с помощью приемника.
В отличие от более простых инструментов, роторный нивелир обеспечивает высокую точность работы на больших расстояниях и в сложных условиях. Прибор может автоматически выравниваться благодаря встроенным системам стабилизации. Это упрощает процесс настройки и уменьшает вероятность ошибок при проведении измерений.
Что умеет ротационный лазерный нивелир
Роторный лазерный нивелир используется в тех случаях, когда необходимо точно выставить уровень на обширной территории. Он применяется при строительстве зданий и дорог, укладке фундаментов, ландшафтных работах, прокладке трубопроводов и выполнении других задач, требующих точного соблюдения горизонтальных, вертикальных или наклонных линий. Прибор ускоряет процесс нивелировки участков при фундаментных и других связанных с бетонированием работах. Используется при заливке промышленного пола, установке тяжелого оборудования и отделке помещений. Вертикальную проекцию можно использовать для контроля положения стен, коммуникаций, колонн, установки перегородок.
Ближайшим «собратом» ротационного является не линейный лазерный нивелир, а оптический. Объединяет их необходимость наведения на цель. В оптическом нивелире для этого используется зрительная труба, а в ротационном — лазерный луч. Для получения данных об уровне в обоих случаях используются градуированные геодезические рейки, с той лишь разницей, что при работе с ротационным нивелиром на рейку крепится приемник сигнала.
Особенностями работы обусловлена и стандартная комплектация ротационника: приемник, мишень, пульт дистанционного управления, лазерные очки, штатив или трегер, аккумуляторы или батарейки. Все это удобно хранить и перевозить в штатном кейсе. Благодаря лазерному излучателю и пульту ротационным уровнем можно пользоваться без напарника. Прибор удобен в условиях, требующих высокой скорости установки и получения результата.
Как работать с нивелиром
В общих чертах опишем, как пользоваться ротационным нивелиром. Все приборы имеют одинаковый принцип работы, но в алгоритме могут быть различные нюансы в зависимости от возможностей конкретной модели. Детали процесса всегда изложены в инструкции. Не забывайте читать руководство пользователя даже если ранее уже имели дело с подобными приборами.
Установка прибора
Работа с ротационным нивелиром начинается с установки или проверки элементов питания. Затем необходимо закрепить сам прибор на штативе, трегере или других держателях. В некоторых случаях можно просто поставить прибор на ровную поверхность.
Ротационные уровни можно устанавливать несколькими способами:
- вертикально, лазерной головкой вверх, для проецирования горизонтальной плоскости.
- горизонтально, лазерной головкой в сторону, чтобы построить вертикальную проекцию. При переходе между горизонтальным и вертикальным режимами работы питание прибора выключают.
Самовыравнивание
Каждый раз после включения ротационного уровня будет производиться самовыравнивание. Если отклонение от горизонтальной плоскости велико и прибор не может завершить данный процесс, срабатывает световая индикация. В этом случае надо лучше установить прибор. По окончании самовыравнивания ротор лазера начинает вращаться, излучая лазерный луч. Нивелир работает в автоматическом режиме. Все последующие операции рекомендуется выполнять с помощью пульта ДУ, чтобы не потерять точность.
Режимы работы

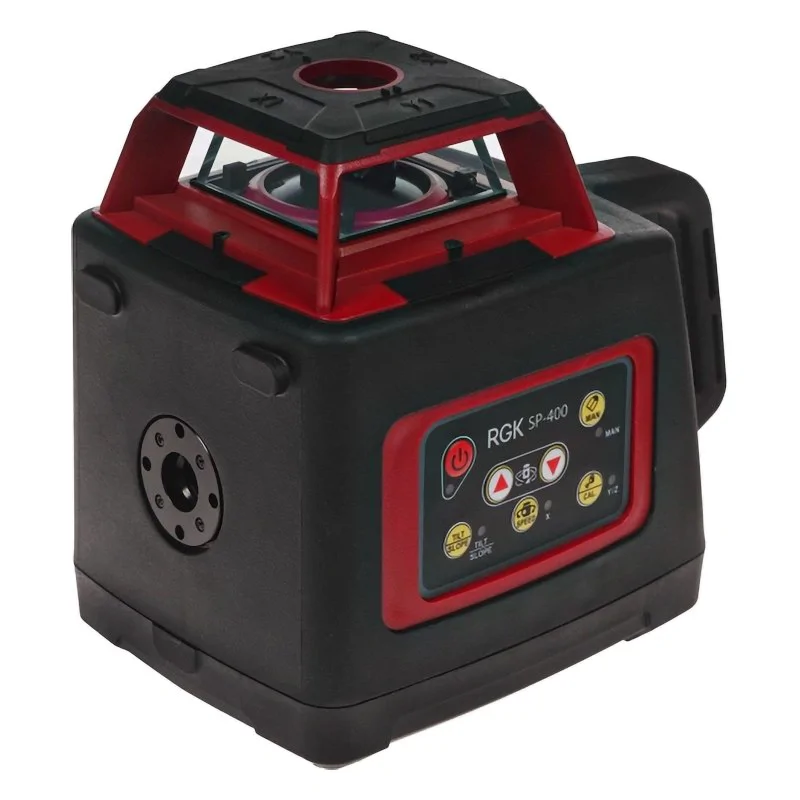

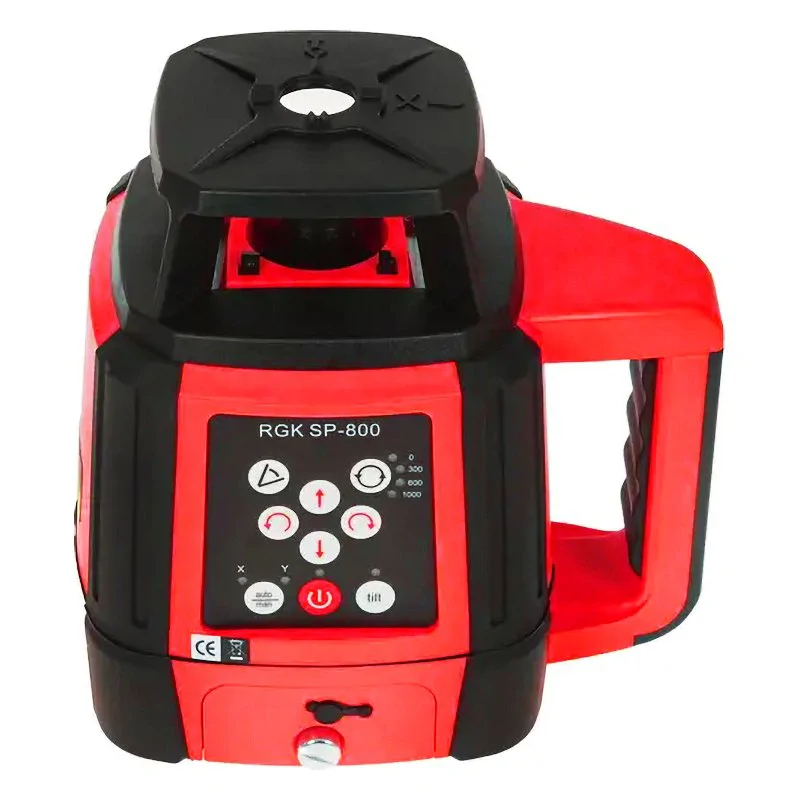

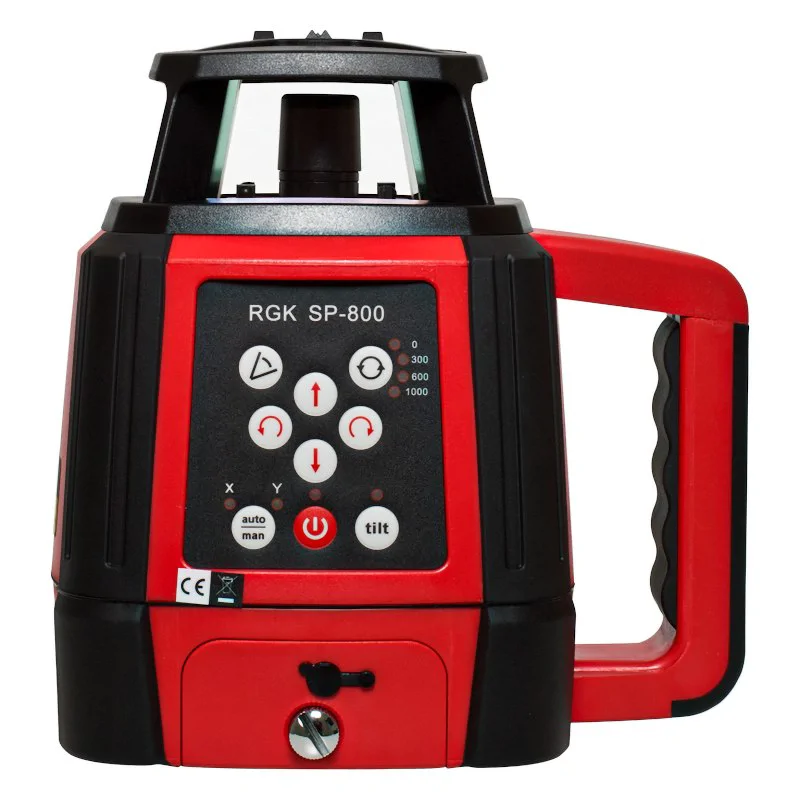

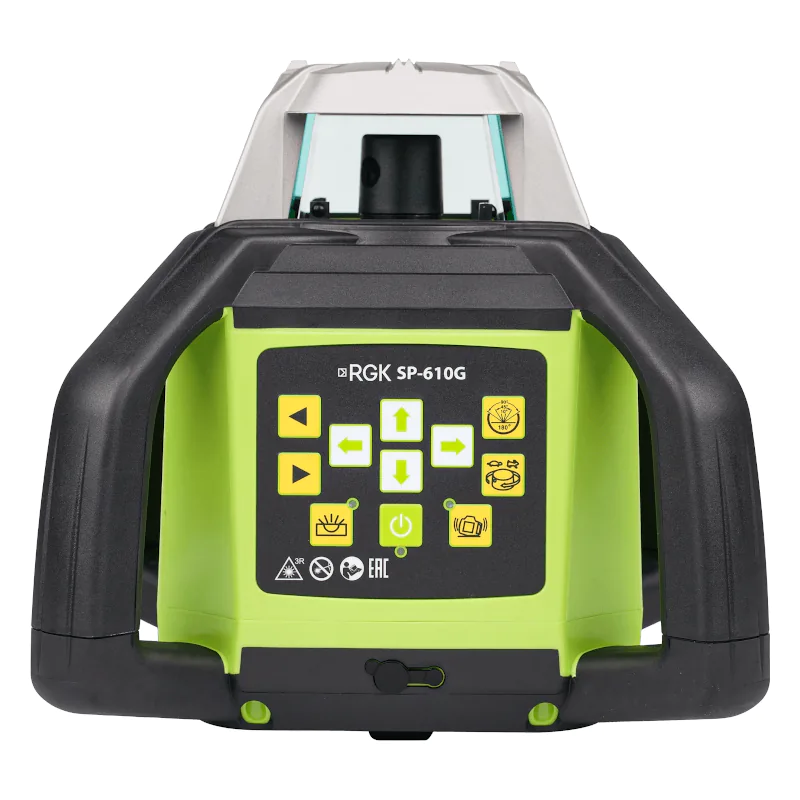

У многих моделей ротационных нивелиров RGK предусмотрена возможность изменения скорости вращения ротора. Максимальное количество оборотов рекомендуется выбирать при работе на улице и разметке на значительном удалении от нивелира. Чем быстрее вращается луч лазера, тем лучше его улавливает приемник.
Средний показатель задается тогда, когда лазерная линия хорошо видна: в помещениях, при работе на небольших объектах и без приемника. Скорость 0 об/мин устанавливается для проецирования точки, проецирования луча с максимальной яркостью, выполнения привязки к конкретной точке или проверки точности.
Самые современные приборы поддерживают режим построения сектора с возможностью выбора величины угла. Это удобно при одновременной работе в помещении нескольких специалистов. Луч будет виден только в заданном секторе, и не помешает другим мастерам.
В режиме блокировки компенсатора процесс самовыравнивания не производится. Этот режим иначе называют ручным. Ротационник с заблокированным компенсатором можно установить под нужным углом, и он будет строить наклонную плоскость. Лазерная линия в таком случае используется в качестве своеобразной линейки для соединения начальной и конечной точек. Это востребовано, например, при монтаже лестниц и декоративных элементов. Возможность тонкой подстройки лазера в наклонной плоскости широко используется в ландшафтном дизайне при обустройстве подъездных путей и уклонов. В наиболее продвинутых моделях уклон можно регулировать с точностью до градуса для выполнения работ со строгими допусками.
Использование приемника
Приемник размещают в радиусе захвата лазерного излучения нивелира и начинают медленно перемещать от самой высокой точки до самой низкой. После прохождения всей зоны захвата лазерный луч располагают посередине.
Для более точного снятия отчета необходимо, чтобы при определении исходной точки рейка с приемником находилась под прямым углом к поверхности, на которой расположен нивелир.
Когда исходная высотная отметка найдена, отсчет берется по рейке на уровне крепления приемника. При поиске отметки ослабляют винт крепления приемника и плавно перемещают его вверх-вниз по рейке до обнаружения исходной точки.
Проверка точности и калибровка
Ротационнику необходима периодическая проверка точности. Выполнить ее можно разными способами. Опишем один из них.
1. Установить нивелир на штатив или прочное плоское основание между двумя стенами. Обозначим их A и B.
2. Измерить расстояние между стенами А и В. Производители нивелиров рекомендуют проверять точность в больших помещениях с расстоянием между стенами 20 м.
3. Поместить штатив с ротационником ближе к стене А. Включить прибор, дождаться окончания процесса самовыравнивания. Отметить на стене А точку 1, на которую падает луч. Можно предварительно наклеить малярный скотч и писать на нем.
4. Повернуть нивелир на 180°, дождаться окончания процесса самовыравнивания и отметить на стене B точку 2, на которую падает луч. Отключить прибор.
5. Аккуратно, не поворачивая, переместите нивелир к стене B. Включить его и дождаться самовыравнивания. Отрегулировать высоту прибора так, чтобы проецируемая им на стену В точка совпадала с отметкой 2.
6. Повернуть нивелир на 180°, не изменяя высоты, дождаться самовыравнивания. Отметить на стене A проецируемую лазером точку 3. Она должна находиться на одной вертикали с точкой 1.
7. Измерить разницу по высоте между точками 1 и 3. Полученное значение d — это фактическое отклонение инструмента. Допустимое отклонение d не должно превышать 2Хk, где Х — расстояние между стенами A и B, k — точность нивелира. Например, для расстояния X=20 м при точности k=0,1 мм/м отклонение должно быть d≤4 мм.
8. Для определения точности инструмента вам необходимо повторить серию измерений в другой плоскости, повернув прибор на 90° вокруг своей оси.
9. Если фактическое отклонение по одной из осей превышает расчетное, необходима калибровка ротационного нивелира. Ее можно выполнить самостоятельно по изложенной в руководстве пользователя схеме или обратиться в сервисный центр.
Большинство ротационных уровней фирмы RGK имеют особый режим калибровки. Регулировку точности можно производить как по горизонтальной, так и по вертикальной оси. Последовательность действий подробно изложена в инструкции к каждой конкретной модели. Но как показывает практика, хорошие инструменты не нуждаются в калибровке даже при продолжительной эксплуатации, а настройка требуется только при халатном обращении с нивелиром.
Заключение
Итак, ротационный лазерный нивелир — это высокоточный профессиональный инструмент, рассчитанный на крупные объекты и масштабные задачи. Благодаря возможностям формирования горизонтальных, вертикальных и наклонных плоскостей он позволяет легко справляться с работами, требующими точного соблюдения уровня на больших территориях.
Такой прибор будет полезен дорожным и строительным компаниям, монтажникам и проектировщикам, геодезистам и ландшафтным дизайнерам, но может оказаться излишним для бытового применения. Конечно, если у вас уже есть ротационник, его можно использовать и для ремонта квартиры, но покупать прибор только ради такой задачи нецелесообразно. Если вам необходимо провести выравнивание поверхности, планировке участка, укладку фундамента, установку лестничных конструкций и другие работы, требующие соблюдения уровня, обращайтесь к нашим консультантам в онлайн-чате или по телефону. Наши специалисты помогут подобрать подходящий лазерный нивелир под любые ваши задачи.
