Как пользоваться токовыми клещами

Вернуться ко всем статьям

Токовые клещи — это полезный помощник при работе с электричеством, когда нужно быстро и безопасно измерить ток, не нарушая целостность проводки. Такой инструмент позволяет проводить диагностику без прямого контакта с токонесущими элементами, что делает процесс максимально безопасным как для профессионалов, так и для домашних пользователей. Благодаря своей универсальности токовые клещи активно применяются в сфере обслуживания электрооборудования, ремонте, а также при проверке исправности бытовой электросети.


Современные модели предлагают не только измерение переменного или постоянного тока, но и целый набор дополнительных возможностей — от оценки напряжения и сопротивления до анализа мощности и частоты. Чтобы использовать все преимущества устройства, важно понимать, как именно с ним работать.

В этом материале мы с вами рассмотрим пошагово, как правильно пользоваться токовыми клещами в различных ситуациях.

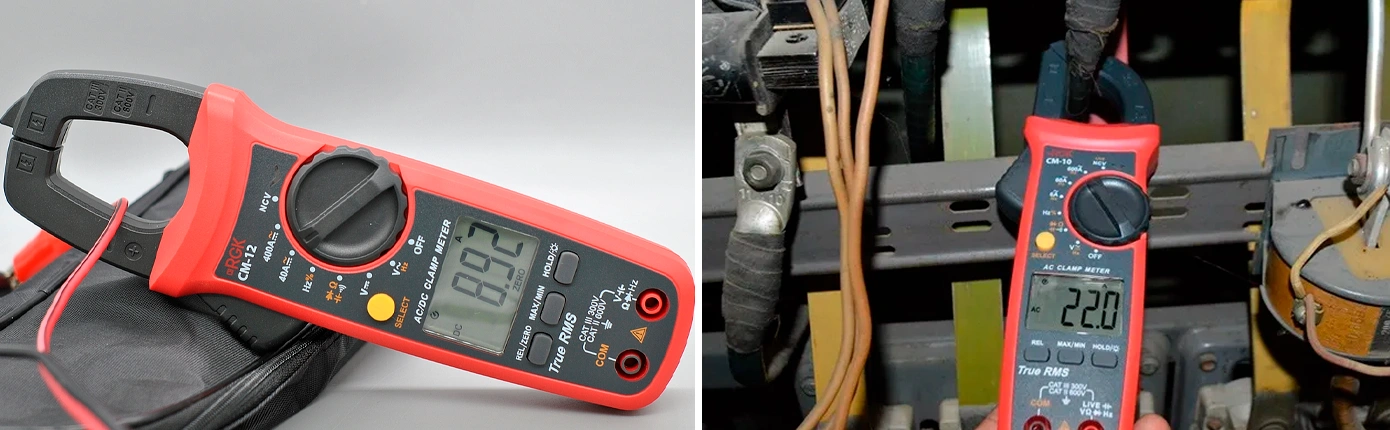

Как измерить силу тока

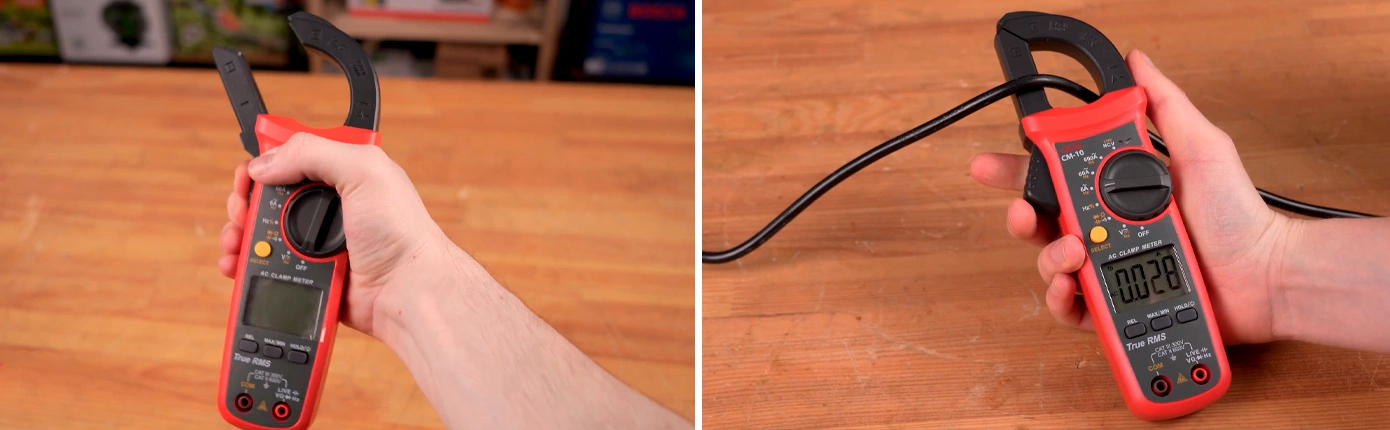

При измерении силы тока вся процедура сводится к тому, чтобы обхватить раскрывающимися клещами (той частью, которая дала название всему прибору) один провод, по которому течет ток, — и вы получите точные данные, не рискуя прикоснуться к оголенным жилам или производить демонтаж проводки. Именно за это специалисты ценят прибор.

Перед началом измерения важно правильно выбрать режим: для переменного тока — ACА, для постоянного — DCА. Если вы работаете с постоянным током, сначала следует выполнить калибровку прибора, нажав кнопку Zero — это позволит получить корректные результаты. Затем раскройте клещи и обхватите ими только одну жилу — либо фазу, либо ноль. Обхватив сразу оба провода, вы получите ошибочный ноль, так как токи противоположных направлений в этом случае «сотрут» друг друга.


После замера на экране появится значение в амперах. Это число позволит вам судить о текущем уровне потребления энергии, обнаружить избыточную нагрузку или определить, есть ли проблемы в электросети.

Кроме того, токовые клещи отлично справляются с задачей выявления утечки тока — особенно в автомобильных системах. Если аккумулятор разряжается даже при выключенном зажигании, причина как раз может крыться в небольших утечках. С помощью клещей можно замерить силу тока, а затем поочередно отключать потребителей, чтобы найти источник утечки и своевременно устранить неисправность.

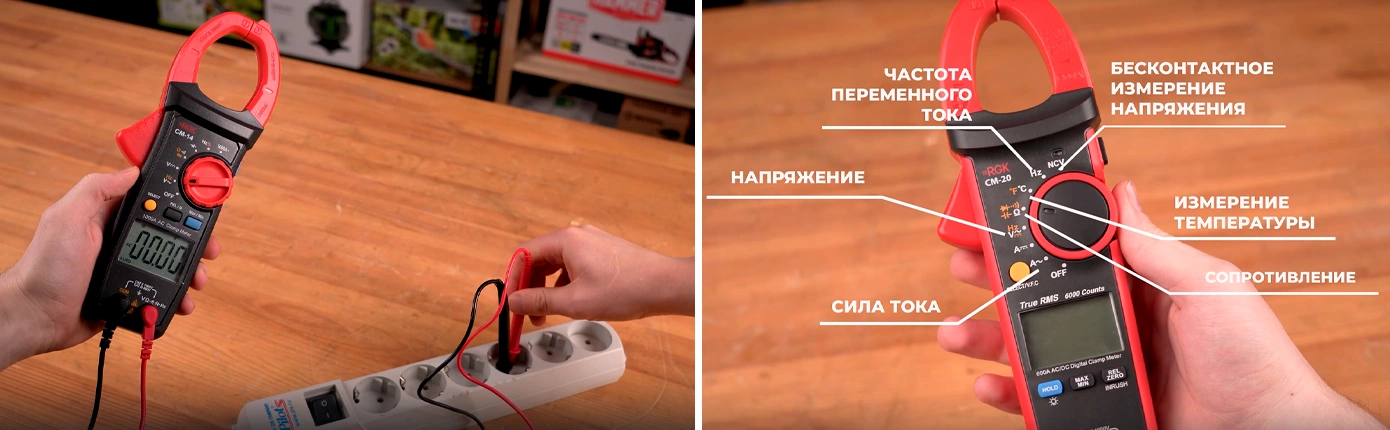

Как измерить напряжение

Современные токовые клещи способны не только измерять ток, но и определять напряжение. С их помощью можно буквально за пару секунд выяснить, есть ли питание в розетке, проверить батарею или обнаружить неполадки в проводке. Чтобы провести такое измерение, нужно выполнить несколько простых шагов.

Для начала активируйте режим измерения напряжения, выбрав на переключателе подходящий вариант: ACV — если речь идет о переменном напряжении (например, розетки), или DCV — для постоянного (аккумуляторы, батарейки и т.п.). Далее к клещам подсоединяются щупы: красный устанавливается в гнездо, обозначенное как V или Ω, а черный — в разъем с маркировкой COM.


Затем подключите щупы к измеряемой цепи: красный к фазному или плюсовому контакту, черный — к нулевому или минусовому. Прибор мгновенно отобразит значение напряжения на экране.

Если вы проверяете бытовую розетку, результат должен быть около 220 В. В случае с автомобильным аккумулятором — в пределах 12–14 В. Если показания сильно отклоняются от нормы, это может говорить о проблемах в системе. Такой метод полезен для проверки розеток, удлинителей, выключателей, аккумуляторов, источников питания и даже генераторов.

RGK CM-10 токоизмерительные клещи

RGK CM-10 токоизмерительные клещи

  • Диапазон измеряемого тока, А 6 - 600
  • Диапазон напряжения переменного тока, В 6 - 600
  • Диапазон сопротивленияЮ КОм 0.6 - 60000
Подробнее
RGK CM-20 токоизмерительные клещи

RGK CM-20 токоизмерительные клещи

  • Диапазон измеряемого тока, А 60 - 600
  • Диапазон напряжения переменного тока, В 6 - 750
  • Диапазон сопротивления, КОм 0,6 - 60000
Подробнее

Как измерить потребляемую мощность

Токовые клещи могут использоваться не только для измерения тока и напряжения, но и для определения мощности, которую потребляет электрическое устройство. Эта функция особенно полезна при оценке нагрузки на сеть, анализе работы бытовой техники или проверке параметров промышленного оборудования.

Чтобы вычислить мощность, сначала нужно измерить силу тока — для этого обхватите фазный провод клещами. Затем проверьте напряжение, подключив щупы к контактам цепи. После получения обоих значений можно рассчитать активную мощность по формуле:

P = U × I × cosφ

где:

  • U — напряжение (в вольтах),

  • I — сила тока (в амперах),

  • cosφ — коэффициент мощности, который обычно указывается в паспорте устройства. Если точное значение неизвестно, можно использовать усредненное — от 0,8 до 1, особенно для бытовых приборов.

Пример 1. Обогреватель
Допустим, в сети 220 В, ток — 4,5 А, коэффициент мощности — 0,9.
P = 220 × 4,5 × 0,9 = 891 Вт
То есть устройство потребляет почти 0,9 кВт.

Пример 2. Холодильник
Напряжение — 220 В, ток — 0,8 А, cosφ — 0,85.
P = 220 × 0,8 × 0,85 ≈ 150 Вт

Некоторые модели клещей могут отображать значение мощности прямо на дисплее, если такая функция предусмотрена. Это значительно упрощает анализ и позволяет оперативно оценить нагрузку, выявить участки с повышенным потреблением и предотвратить перегрузки в сети.

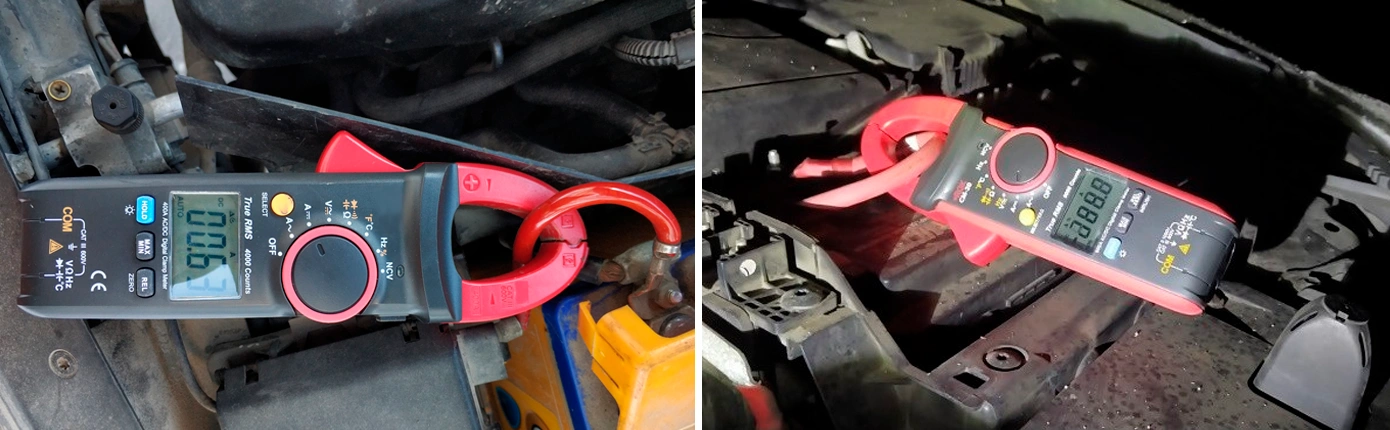

Поиск утечек в автомобильной электросети

Если аккумулятор автомобиля теряет заряд даже при выключенном зажигании, причина может скрываться в утечке тока. Визуально никаких проблем может не быть, но постоянный токовый «подсос» способен полностью посадить аккумулятор за ночь. Прояснить ситуацию можно с помощью токовых клещей — безопасно и без разрыва цепи.

Для начала переведите прибор в режим измерения малых токов — миллиампер (mA). Затем аккуратно обхватите клещами минусовой провод, идущий от аккумулятора к кузову (массе). Это позволит зафиксировать, какие токи протекают при выключенном автомобиле.

Далее смотрим на дисплей.

  • Если ток меньше 50 мА, значит, все в пределах нормы — минимальное потребление на охранную систему, часы и т.п.

  • Если ток превышает 100 мА, можно заподозрить утечку. Часто это происходит из-за залипающего реле, неисправных модулей или других потребителей, которые не должны быть активны в режиме покоя.


Чтобы определить виновника, поочередно вынимайте предохранители — когда ток резко упадет, значит, вы нашли цепь, через которую уходит заряд. Такой простой метод поможет избежать неожиданного отказа аккумулятора и сэкономить на ремонте.

Проверка потребления тока в спящем режиме

Если нужно узнать, сколько электроэнергии потребляет устройство в режиме ожидания — например, сигнализация, мультимедиа или бортовой компьютер автомобиля — можно воспользоваться токовыми клещами с высокой чувствительностью. Это особенно важно, если есть подозрение, что даже при выключенном питании устройство продолжает потреблять больше тока, чем положено.

В норме в спящем режиме ток должен составлять от 5 до 20 мА. Если показатели выше, это может говорить о ненормально высоком потреблении, которое со временем приведет к быстрой разрядке аккумулятора или увеличенному энергопотреблению при длительной эксплуатации.

Если ваши токовые клещи не способны точно измерить столь малые значения, можно использовать один простой прием — увеличение чувствительности за счет наматывания провода на магнитопровод. Это позволяет «усилить» ток для измерения.

  • Обмотайте провод вокруг магнитопровода клещей несколько раз — например, 5 или 10 витков.

  • Снимите показания — прибор отобразит значение, увеличенное в N раз (где N — количество витков).

  • Разделите результат на число витков — это и будет фактическое значение тока.

Пример
Если вы сделали 10 витков и получили показание 50 мА, значит, настоящий ток равен:
50 мА ÷ 10 = 5 мА

Такой метод позволяет с высокой точностью оценить, насколько энергоэффективно ведет себя устройство в спящем режиме, и выявить скрытые утечки, которые невозможно определить визуально.

RGK CM-16 токоизмерительные клещи

RGK CM-16 токоизмерительные клещи

  • Переменный ток, А 60 - 1000
  • Напряжение переменного тока, В 6 - 1000
  • Сопротивление 600 Ом - 60 МОм
Подробнее
RGK CM-30 токоизмерительные клещи

RGK CM-30 токоизмерительные клещи

  • Раскрытие клещей, мм 42
  • Напряжение постоянного тока, В 4,5
  • Питание 3 батареи, ААА
Подробнее

Заключение

Токовые клещи — это универсальный и крайне удобный инструмент для тех, кто хочет быстро, точно и безопасно решать задачи, связанные с измерением электрических параметров. Будь то проверка силы тока, анализ напряжения, расчет мощности или поиск утечек в автомобильной электросети — все эти действия можно выполнить без разрыва цепей и лишнего риска. Особенно полезны клещи при диагностике скрытых проблем, таких как паразитное потребление электроэнергии в режиме ожидания или необнаружимые глазу утечки. Освоив базовые принципы работы с прибором, вы сможете уверенно использовать его как в быту, так и в профессиональной практике — от простой проверки розетки до сложной диагностики электрооборудования.
